点击了解maya802.com 的基本结构

文章来源:www.shwmzx.com

发布时间:2017-12-18 16:37:29

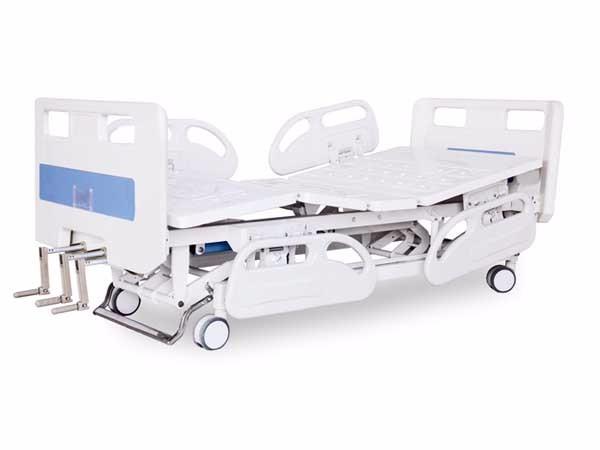

maya802.com 是一种非常适合病患使用的医疗用品,该护理床虽然看起来很简单,但是其结构却不简单,使其能够拥有很多的功能,能够帮助病患进行一些基础的活动,减少了病患与家属的麻烦。但是,这款护理床的组成却不是那么的简单,到底它是由哪些部件组成的呢?下面我们就详细的了解一下该护理床的结构吧。


点击了解maya802.com
的基本结构

【点击最受用户欢迎】:maya802.com 生产厂家



maya802.com 采用如下技术方案本实用新型包括设置有轴承座的上床架、下床架、连接上床架和下床架的升降装置以及设置在上床架上的主动传动机构和从动传动机构;升降装置包括在上床架铰链的主动升降臂和从动升降臂、与主动升降臂铰链的主动支撑臂、与从动升降臂铰链的从动支撑臂,主动支撑臂和从动支撑臂与下床架相连接,从动支撑臂通过装配座与下床架铰连,主动支撑臂的下端设置有可在滑动轨道内滑动的滑轮,滑动轨道与下床架固定连接。

maya802.com 的主动传动机构包括在上床架上的手摇柄、通过主动连接轴与手摇柄套装的连接万向节、与连接万向节钢性铆接的六角齿轮轴、紧密套装在六角齿轮轴上的滚动轴承和主动齿轮以及通过主动万向节与六角齿轮轴另一端铰链的主动线推器,主动齿轮两端设置有弹性挡圈,主动线推器通过主动扭力臂铰链,主动扭力臂与主动支撑臂钢性连接,滚动轴承设置在轴承支座内。

从动传动机构包括设置与焊接在上床架上的离合手柄支架铰链的离合手柄、与离合手柄通过离合推杆铰连的离合顶杆、设置在轴承座内的滚动轴承、套装在滚动轴承内的花键轴、与花键轴一端通过从动万向节铰链的从动线推器,从动线推器另一端与换向杠杆臂铰连,换向杠杆臂与反向推杆铰连,反向推杆与从动扭力臂铰连,花键轴上套装有从动滑移齿轮,从动滑移齿轮与主动齿轮相啮合,花键轴径向方向上设置有长圆形通孔,轴向方向上设置有供离合顶杆探入的导孔,离合顶杆插装在花键轴轴向导孔内且与设置在花键轴径向长圆形限位孔内的双孔销接触,花键轴上套装有的压缩弹簧,所述的压缩弹簧与从动滑移齿轮接触;

扳动离合手柄,推动离合顶杆沿轴向移动,离合顶杆推动设置在花键轴径向长圆形限位孔内的双孔销移动,双孔销推动套装在花键轴上的从动滑移齿轮沿花键轴轴向移动,使从动滑移齿轮与主动齿轮脱离啮合状态;从动线推器与上床架通过U形支架绞连,从动扭力臂与从4动支撑臂为钢性连接。本实用新型上床架上设置有由相互铰链的大腿板、坐板、小腿板以及背板构成的床面。



maya802.com 的结构,本篇A2三功能电动床报文章为大家简单的介绍到这里了。我们坚持客户第一的原则,为广大客户提供优质的护理床产品,得到了客户的广大好评,赢得了良好的口碑,我们欢迎您的莅临参观。
